アセット使用状況レポートについて

アセット使用状況レポートは、指定された期間のサービス仮想化処理を可視化します。レポートは、以下のような情報を探索するのに役立ちます。

アセット使用状況レポートにアクセスするには、Service Virtualization モジュールの [レポート] タブを開き、[使用状況リポート] をクリックします。

表示されたコントロールを使用して、アセットの使用状況を参照する期間を指定します。レポートに表示される「カウント」サマリー (アセット数、プロキシ数、ヒット数のサマリー) は、指定された期間の終了時のカウントに基づくことに注意してください。

レポートのすべてのセクションで、ヒット数は青の濃淡で表され、レスポンス時間は緑の濃淡 (最小レスポンス時間)、オレンジの濃淡 (平均レスポンス時間)、および赤の濃淡 (最大レスポンス時間) で表されます。

レポートにはヒートマップ、傾向チャート、詳細セクションという 3 つの主要なセクションがあります。

ヒートマップ

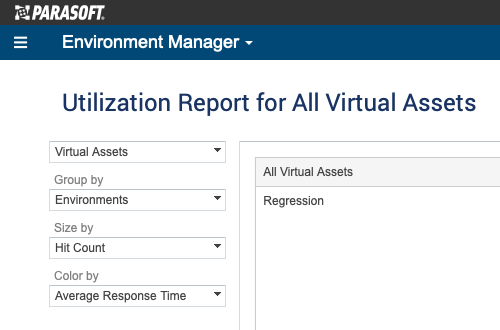

ヒートマップは、インタラクティブでカスタマイズ性の高いレポートです。左上のメニューから項目を選択するだけで、仮想アセット、システム、環境、または Virtualize Server を基準としたグラフを表示できます。

そこからさらに、結果をグループ化したり (必要であれば)、結果のサイズと色に使用するメトリクスを選択したりできます。

特定のブロックの詳細なメトリクスを参照するには、ブロックの上にカーソルを位置づけ、表示されるツールチップを確認します。特定のブロックだけのヒートマップを開くには、ツールチップの [詳細の表示] リンクをクリックします。

傾向チャートは、選択された期間における主要なメトリクスの平均値と、時間の経過につれたメトリクス値の変化を表示します。

テーブル上部のサマリー行には、選択された期間の平均値と、期間終了時点の累計値を表す「カウント」が表示されます。

傾向チャートの基準は、ヒートマップの基準と同じであることに注意してください。ヒートマップも傾向チャートも、ページ左上のメニューによってコントロールされます。

チャートの特定のメトリクスを表示/非表示にするには、チャートの上にあるボックスを使用します。

グラフのポイントの上にカーソルを位置づけると、詳細を表すツールチップが開きます。

詳細テーブルには、レポートの基準として選択したカテゴリ内の個々のアイテム (仮想アセット、システム、環境、Virtualize Server) の詳細が表示されます。たとえば、基準としてシステムを選択すると、詳細テーブルには CTP 内で利用可能な各システムの仮想アセット使用状況が表示されます。

各テーブル行は、主要なメトリクス値を表します。選択された期間の平均値と、期間終了時点の累計値を表す「カウント」が表示されます。時間の経過につれた値の変化のグラフを参照するには、行を展開し、表示されるグラフを確認します。
